Bi-directional DC Power supply
(LC Series)
- Wide range input, 360 V ~ 440 V +10 % 3 ph AC
- 3U / 30 kW의 높은 전력 밀도
- 0.02 %Full Scale의 높은 정확도
- 전압 및 전류의 100 μs 동적 응답
- SiC 기술 및 고주파 절연 기술 채택
- 마스터 / 병렬 모드로 해상도를 저하 시키지 않으면서 확장 가능
- 통합 및 사용을 더 편리하게 만드는 커넥터 설계 채택
- 약한 전력망에서도 정상 작동 지원하는 전력망에 대한 강한 적응성
- 8.8 inch 대형 화면 터치 스크린
- 인터페이스 : USB, RS485, CAN, LAN, DB-26
- Function Generator 기능
Regenerative AC Source
(PG Series)
- 3U에서 최대 20 kVA의 높은 전력 밀도
- 전압 (Vrms) : 0 ~ 450 (L-N)
- 전류 (Arms) : 35 (3 ph) / 105 (1 ph)
- 전압 (Vdc) : ±636 / 전류 (Adc) : ±105
- 인터페이스 : USB, RS-485, CAN, LAN, DB-26
- 내장 된 풍부한 파형 데이터 베이스
- 조정 가능한 위상 각도 범위 : 0~360°
- 최대 50배의 고조파 시뮬레이션 및 분석 기능
- 임의 파형 출력을 시뮬레이션하고 CSV 파일 가져 오기 지원
- 낮은 전압 통과, 위상 점프, 주파수 변동, 고조파 주입 등 그리드 연결 테스트 수요 충족
LC Series
(Bi-directional DC Power supply)
Battery Simulation
LC 시리즈 DC 전원 공급기는 개별 셀 용량, 초기 SOC(충전 상태), 직렬 연결 셀 수, 병렬 연결 셀 수와 같은 매개 변수를 설정하여 배터리 팩 특성 매개 변수를 생성할 수 있습니다. 리튬 철 인산염(LFP), 3원 리튬 및 납산 배터리를 포함한 다양한 유형의 배터리 팩의 충전 및 방전 특성을 시뮬레이션할 수 있습니다. 이 기능은 에너지 저장 컨버터, 태양광 및 에너지 저장 시스템, DC 충전소, 전기 자동차를 포함한 다양한 애플리케이션에 대한 테스트 요구 사항을 충족합니다.
Function Generator
LC 시리즈는 피크/valley 값, 피크/valley 지속 시간, 상승/하락 시간 등의 매개변수를 설정하여 사인파, 삼각파, 직사각형과 같은 다양한 파형을 생성할 수 있습니다. 이 기능은 R&D 테스트, 규제 인증 및 생산 라인 테스트를 포함한 여러 애플리케이션 시나리오에 대한 개인화된 테스트 요구 사항을 충족합니다.
Function Generator Editing
LC 시리즈는 LIST 및 WAVE 모드를 포함한 기능 프로그래밍 기능을 제공합니다. 사용자는 이러한 기능을 사용자 지정하고 편집하여 전류, 전압 및 전력에 대한 시간 가변 곡선을 생성할 수 있습니다. 기울기는 필요에 따라 변경 및 설정할 수 있습니다. 이 기능은 동적 전자 부하 시뮬레이션을 포함한 다양한 애플리케이션에 대한 테스트 요구 사항을 충족합니다.
PG Series
(Regenerative AC Source)
Multi-Phase Output
다중 위상 출력 기능을 통해 단상, 분할 위상 및 3상 중 하나를 선택할 수 있습니다.
단상 모드에서는 높은 전류를 제공할 수 있고, 분할 위상/3상 모드에서는 낮은 전류를 제공하고 3상 불균형, 위상 손실 등을 시뮬레이션할 수 있습니다.
분할 위상 모드에서는 최대 3개의 테스트 대상 장치를 동시에 테스트하여 장비 활용도를 높이고 공간과 비용을 절약할 수 있습니다.다중 위상 출력 기능을 갖추고 있어 사용자는 단상, 분할 위상 및 3상 모드 중에서 선택할 수 있습니다.
단상 모드에서는 높은 전류를 제공하고, 분할 위상 또는 3상 모드에서는 낮은 전류를 제공하고 3상 불균형 및 기본 위상과 같은 조건을 시뮬레이션할 수 있습니다. 분할 위상 모드에서 작동할 때 최대 3개의 장치를 동시에 테스트하여 장비 활용도를 높이고 비용을 절약할 수 있습니다.
Multi-Mode Output
다중 모드 출력 기능이 있으며 AC, DC, AC+DC의 세 가지 출력 모드를 선택할 수 있습니다.
AC 모드에서 순수 사인파를 제공할 뿐만 아니라 DC 모드에서 DC를 출력할 수도 있습니다.
AC+DC 모드에서는 AC 출력에 DC 바이어스를 중첩하고 DC 출력에 리플을 중첩하는 효과를 얻을 수 있어 사용자의 여러 전원 공급에 대한 요구를 충족합니다.
다중 모드 출력 기능을 제공하여 사용자가 AC, DC, AC+DC 출력 모드 중에서 선택할 수 있습니다. AC 모드에서는 순수 사인파를 제공하는 반면 DC 모드에서는 직류를 출력할 수 있습니다.
AC+ DC 모드에서는 AC 출력에 DC 바이어스를 중첩하거나 DC 출력에 리플을 추가하여 광범위한 사용자 전원 공급 요구 사항을 충족합니다.

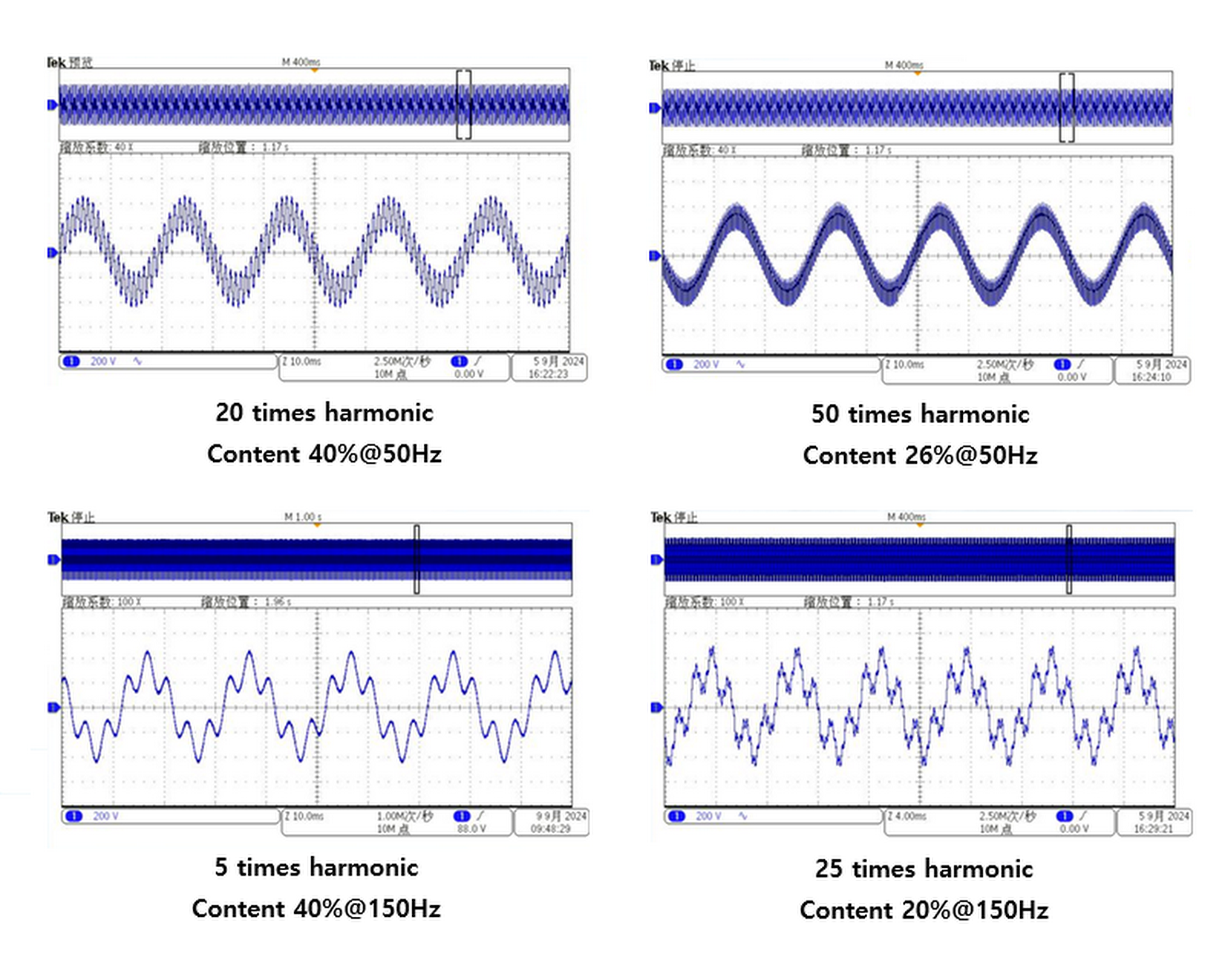

Hamonic Injection
실제 그리드 고조파를 시뮬레이션하는 기능이 있습니다. 간단한 매개변수 설정을 통해 최대 50개의 그리드 고조파를 시뮬레이션할 수 있으며, 고조파 함량은 최대 40%에 도달하여 IEC61000-4-13, GB/T 17626.13 및 기타 표준의 요구 사항을 충족합니다.
장비 EMC 내성에 대한 테스트 요구 사항이 있습니다. 실제 그리드 고조파 시뮬레이션 기능이 장착되어 있어 매개변수를 간단히 설정하여 전력망의 최대 50배 고조파를 시뮬레이션할 수 있으며, 고조파 함량은 최대 40%에 도달합니다.
이 기능은 IEC61000-4-13 및 GB/T 17626.13과 같은 표준에서 지정한 장비 EMC 내성에 대한 테스트 요구 사항을 충족합니다.
Measurement
고정밀 샘플링 시스템과 고급 DSP 기술을 기반으로 각 상 전압, 전류, 유효/무효 전력, 역률 등을 실시간으로 측정할 수 있으며 최대 50개의 고조파 데이터를 표시할 수 있습니다. 각 고조파 데이터는 숫자와 차트 형태로 표시되므로 다른 전력 분석 장비가 부족할 때 사용자가 실시간 작업 조건을 간단히 분석하는 데 편리합니다.
고정밀 샘플링 시스템과 고급 DSP(디지털 신호 처리) 기술을 기반으로 이 장치는 각 상에 대한 전압, 전류, 유효/무효 전력, 역률과 같은 매개 변수를 실시간으로 측정할 수 있습니다. 또한 최대 50배의 고조파 데이터를 표시하여 각 고조파 레벨을 숫자와 그래픽으로 표시할 수 있습니다. 이 기능은 다른 전력 분석 장비가 부족한 사용자에게 특히 유용한데, 실시간 조건을 간단하게 분석할 수 있기 때문입니다.
