• Bi-directional
    DC
    Power supply
  • AC
    Grid Simulator
  • Cabinet Type
     DC / AC
액션-파워


PRD SeriesPRO Series
Response Time : <  500 us
Voltage / Current Rise Time : ≤ 2ms / ≤ 1ms
Voltage Accuracy : <  0.02 %
Voltage Accuracy : <  0.1 %
Current Accuracy : <  0.02 %
Voltage Slew rate : 1000 V/ms
Parallel Connection : up to 3 MW
Current Accuracy : <  0.1 %
Electric Load Function
Parallel Connection : up to 5 MW
High Power Density : 30 kW / 3U
Electric Load Function

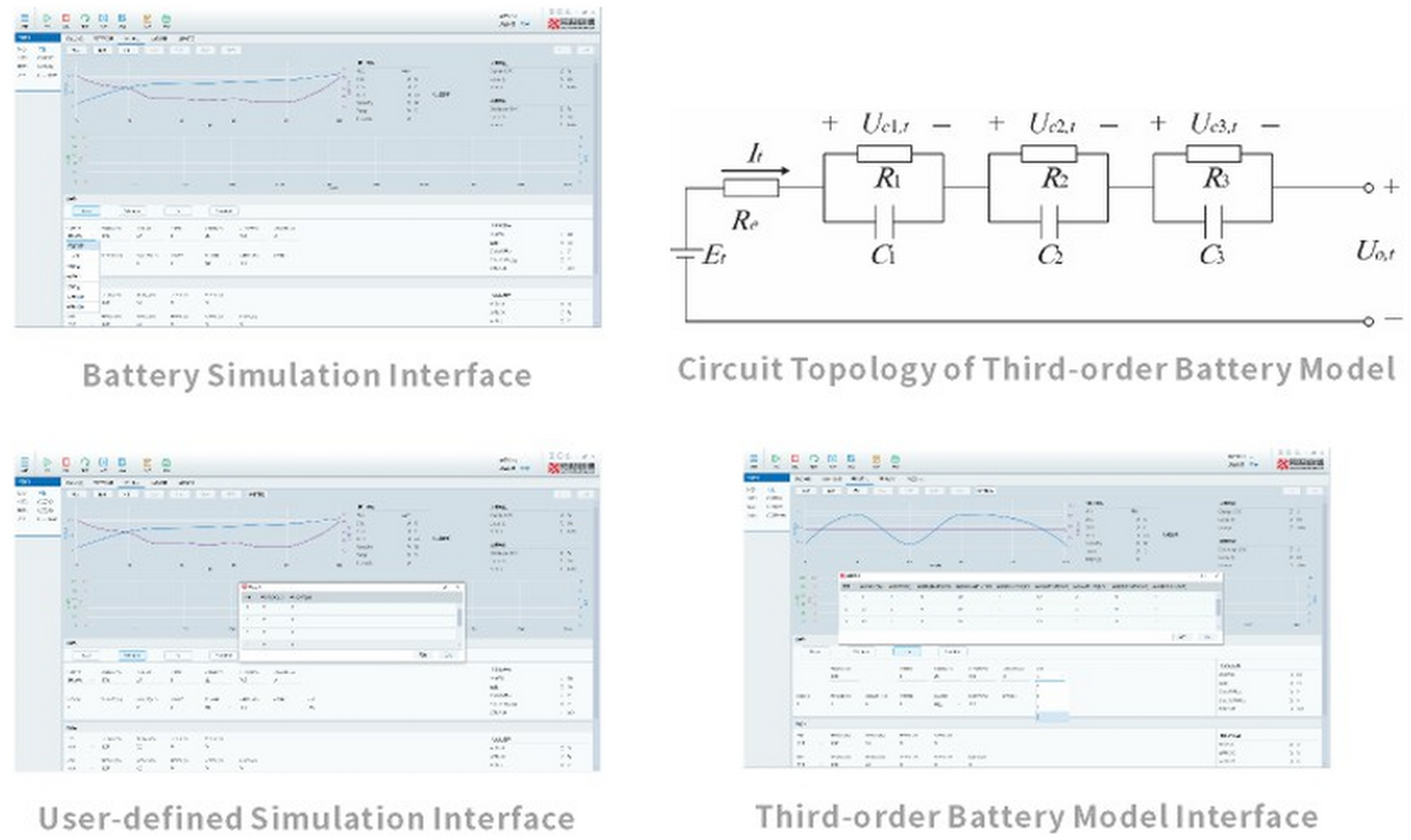

Battery Simulation Function
Battery Simulation Function
PV Simulation Function
PV Simulation Function
Inteface : USB, LAN, CAN
Inteface : USB, LAN, CAN

​
Read More
​


​
PRD Series Data Sheet
​                               ​
PRO Series Data Sheet
​

​
온라인 문의
​​

​PRE Series
​PRO Series
4-quadrant AC & DC power source
4-quadrant AC & DC power source
AC & DC electronic load function
AC & DC electronic load function
Slew Rate & Response Time : 3 V/us, 100 us
Slew Rate (AC, DC) : 1 V/us, 1 V/us
Constant Power Voltage range : 0 ~ 779 Vac (L-L)
​Output Voltage : 470 / 900 V
Frequency change : DC, 0.001 ~ 200 Hz
Frequency Range : DC, 0.001 ~ 200 Hz
Phase angle control : 1 phase & 3 phase
Phase angle control : 0 ~ 359.9°
Harmonic in jection : up to 100 th order
Harmonic in jection : up to 100 th order
High Density : 20 kVA / 3U, up to 200 kVA
Parallel Connection : up to 4 MVA
Interface : USB, LAN, CAN
Interface : USB, LAN, CAN


​
Read More
​


​
PRE Series Data Sheet
​                                ​
PRO Series Data Sheet
​

                                                                                                                                                    ​​​​​
온라인 문의
​​​​​​

ABS Series (DC Battery Simulator)
AGS / AGL Series (AC Grid Simulator)
Single Unit Power : 1 MW
Max. AC Output Voltage : 46 kV
Parallel Connection : up to 8 MW
Single Unit Power : 300 kVA ~ 1 MVA
Load rise / fall time : 2 ms
Parallel Connection : up to 10 MVA
Switching time : 4 ms
4-quadrant AC & DC power source
Voltage change rate : 200 V/ms
Phase Angle Range : 0 ~ 359.9°
Voltage accuracy : ±0.1% F.S.
Frequency change : 40 ~ 70 Hz
Current accuracy : ±0.1% F.S.
Phase angle control : 1 phase & 3 phase
Command update rate : 1ms
AGS : Regenerative AC Grid Simulator
AGL : Regenerative AC Source & Sink
Interfaces : RS-485, LAN, CAN
Inteface : RS-485, LAN, CAN
​​
Read More
​​


​​             ​​


​​​
Bi-directional DC Power supply
(PRD Series / PRO Series)
PRD Series
 PRO Series
​Auto ranging
 Auto ranging 기능은 프로그래밍 가능한 DC 전원을 통하여 넓은 출력 범위의 전압과 전류를 자동으로 제공하여 넓은 동작 범위에서 정격 출력을 유지할 수 있습니다. 이는 필요한 전류가 낮아질수록 사용 가능한 전압이 높아지고, 낮은 전압에서는 더 높은 전류가 가능하여, 하나의 DC power supply 로 다양한 전압/전류 조건에서 DUT를 테스트할 수 있습니다. (그림 1)
​
 또한, PRD / PRO 시리즈는 양방향 Automatic “source” & “load” 기능을 통해 부드럽고 아주 빠른 자동 전환 기능을 지원합니다. Source 와 load 의 두 상태 간 전환에 있어서 지연현상 없이 전압 또는 전류의 overshoot을 효과적으로 제어가 가능합니다. (그림 2)
​High Power Scalable Design
 PRD / PRO 시리즈는 DMPS(Digital Matrix Parallel System) 방식을 적용하여 대규모 병렬 확장과 안정적인 전원 공급을 구현합니다.
  1. PRD 시리즈 : 단품 모듈 기준 30 kW, 병렬 연결 시 최대 3 MW
  2. PRO 시리즈 : 단품 기준 50 ~ 750 kW, 병렬 연결 시 최대 5 MW
용량 확장이 가능하며, 고속 광섬유 통신 방식을 사용합니다.
 특히, 병렬로 연결된 패널은 사용자의 필요에 따라 출력을 분리하여 다중 출력 모드로 활용할 수 있어, 여러 시험 장비를 동시에 테스트할 수 있습니다. 이를 통해 사용자 편의성을 극대화하고 비용 절감 효과를 제공합니다.
AC Grid Simulator
(PRE Series / PRO Series)
PRE Series
PRO Series
​4-Quadrant control
 4-quadrant 제어를 통해 PV 인버터, V2G, 전기차 충전기, EVSE, 배터리, UPS 및 AC/DC 전원 공급 장치를 테스트할 수 있습니다. PRE 시리즈는 기본으로 Load 옵션이 내장되어 있으며, 프로그래밍 가능한 위상 제어를 통해 모든 사분면에서 작동할 수 있습니다.
 이는 inductive 부하 및 capacitive 부하를 시뮬레이션할 수 있어서 완전한 AC 전원 부하를 시험할 수 있습니다.
​RLC network simulation function
 PRE / PRO 모델은 전원 공급 기능 외에도 선형 부하 시뮬레이션 기능과 전력을 그리드로 회생하여 다양한 목적으로 사용이 가능 합니다.
  1. PRE 시리즈 : 12개 내장
  2. PRO 시리즈 : 5개 내장
RLC 네트워크 모델을 갖추고 있으며 유연한 매개변수로 선형 부하 특성을 시뮬레이션하여 서로 다른 임피던스, 3상 평형 및 불평형 부하 모드에서 제품 성능을 테스트할 수 있습니다.
 OBC, UPS, ESS converter 등 오프 그리드 테스트가 필요한 제품의 경우 PRE 시리즈의 RLC 부하 기능을 사용하여 장치의 소스-로드 기능 변환을 실현할 수 있어 ATE 하드웨어 구성을 크게 간소화하고 동시에 V2G, V2L, V2H 및 기타 테스트를 실현할 수 있습니다.
​Anti-islanding test function
 PRE / PRO 시리즈는 그리드시뮬레이션 기능 뿐만 아니라, RLC 부하를 대체할 수 있는 제품으로, 최신 에너지 관련 산업에서 요구 되는 선형 부하 시뮬레이션, 안티 아일랜딩 보호, 그리고 오프 그리드 운영 등의 다양한 테스트 요구 사항을 충족합니다.
​Harmonics / Inter-harmoics
 PRO 시리즈는 49개의 고조파를 동시에 중첩할 수 있으며, 총 고조파 함유량(THD)은 최대 40%까지 설정할 수 있습니다.
고조파 주입 방식은 아래와 같이 두 가지를 지원합니다.
  1. 삼상 독립 주입 모드
  2. 삼상 연동 주입 모드
 이를 통해 기본 주파수 50Hz 또는 60Hz에 대해 2~50차 고조파를 중첩하거나, 1 ~ 3000Hz의 인터하모닉(inter-harmonics)을 중첩하여 출력 전압의 왜곡 파형을 생성할 수 있습니다.
 이 기능은 GB/T 14549-1993 및 GB/T 24337-2009 시험 규격에 따라 사용할 수 있습니다.
 또한 전원 장치는 27개의 내장 DST 파형과 100개의 사용자 정의 파형을 갖추고 있으며, 이를 원클릭으로 호출하여 사용할 수 있습니다.
 시작 주파수, 종료 주파수, 간격 등과 같은 항목을 설정하여 인터하모닉(inter-harmonics) 스윕 주파수 시험을 수행할 수 있으며, 이를 통해 IEC61000-4-13 표준 시험 요구사항을 충족할 수 있습니다.
​Independent Setting of 3 Phase
 PRO 시리즈는 전원 공급기의 3상 출력은 독립적으로 설정할 수 있으며, 다양한 전력망의 3상 밸런싱 또는 언밸런싱 특성을 시뮬레이션할 수 있습니다. 단상 및 다상 모두의 전압, 위상 등의 개별 또는 다중 프로그래밍 기능으로 출력을 설정할 수 있습니다.
​Flicker Simulation
 전원 공급기는 플리커 레벨(1 ~ 10) 설정을 지원합니다. 플리커 트렌드 차트를 미리 볼 수 있고, PST를 시각화 할 수 있습니다. 전력망의 플리커 특성을 쉽게 시뮬레이션하여 테스트 대상의 플리커 적응성을 테스트할 수 있습니다.
Cabinet Type
(ABS Series - DC / AGS, AGL Series - AC)
​ABS Series
AGS / AGL Series
​PRO 시리즈 (AC, DC)
&
Cabinet Type (AC, DC)
PRO Series 와 Cabinet Type은 모든 기능을 공유하고 있습니다.
차이점은 전압, 전류, 출력에 대한 제품 라인업입니다.
추가로 PRO 시리즈는 모듈 단위로 구성된 시스템 파워 및 소스여서 장비 이상이 발생했을 경우 Cabinet Type처럼 전체 시스템을 점검해야 하는 것이 아니라 모듈만 교체하여 사용하면 됩니다.
